PRÁCTICA Nº C 3.8 pag. 24

TEMA: cOMPORTAMIENTO DE LOS SÓLIDOS AL VARIAR SU TEMPERATURA (DILATACIÓN LINEAL)
OBJETIVO
ESQUEMA Y REFERENCIAS
REGISTRO DE DATOS Y CÁLCULOS
CONCLUSIONES Y RECOMENDACIONES

PRÁCTICA Nº C 3.7 pag. 22 relación entre la presión y el volumen del gas en las transformaciones a temperatura constante

COLEGIO NACIONAL “CESAR A. MOSQUERA”
ESPECIALIDAD DE FÍSICO MATEMÁTICO
INFORME DE LABORATORIO DE FÍSICA
PRÁCTICA: 5 ASIGNATURA: TERMOLOGÍA
NOMBRE: Adrian Alexander Guamialama Imbaquingo CURSO: 2º de Bachillerato Físico Matemático
FECHA: 2010- 01-25
GRUPO Nº 1
TEMA: relación entre la presión y el volumen del gas en las transformaciones a temperatura constante
OBJETIVOS:
Determinar la relación entre la presión y el volumen de un gas
Definir que el volumen es inversamente proporcional a la presión.

ESQUEMA DE REFERENCIAS DE LOS DISPOSITIVOS:

Pinza de mesa
Varilla de soporte
Nuez
Patogeringas
Apoyo de muscas
Jeringa
Tubo de goma
Pinza de Hartmann
Cartón 4x4
Pesas





TEORÍA Y REALIZACIÓN:
El estado de un gas está caracterizado por tres magnitudes físicas que son su presión p, su volumen v, y su temperatura t. durante una transformación puede variar dos de estas magnitudes permaneciendo constante la tercera. Si la temperatura no varía la transformación es isotérmica y se cumple entonces la ley de Boyle – Marrote El volumen de un gas es inversamente proporcional cuando la temperatura permanece constante ósea pv, así por ejemplo; sin gas encerrado en un recipiente cilíndrico provisto de un embolo se somete a diversas presiones p , p2 y los volúmenes en cada caso son v1, v2, respectivamente se cumple que: p1v1=p2v2 constante siempre que la temperatura no haya variado. Si la presión aumenta, el volumen disminuye; si la presión aumenta así, si la se hace 2 veces mayor se reduce a ½ 1/3 de su valor mientras que si la presión se reduce a 01/2. 1/3 su valor original el volumen se hace 2,3 veces mayor. La teoría cinética de los gases permite explicar la ley de Boykl – Marriotte. En efecto, al disminuir el volumen de un gas el número de moléculas en cada momento chocan las paredes del recipiente aumentan porque tienen menos espacio para moverse y por consiguiente hay un aumento de presión. Lo contrario sucede si el volumen aumenta la velocidad de las moléculas no cambia por permanecer constante la temperatura
PROCEDIMIENTO:

Armar el equipo según el grafico
Colocamos la jeringa una medición de 6m
Sujetamos el tubo de goma que esta al extremo de la jeringa con la pinza de Hotmann
Colocamos la pesa de 100gm encima del embolo
Tomamos datos
Repetimos el procedimiento con la pesa de 200gm
Registramos los datos en la tabla de cálculos.

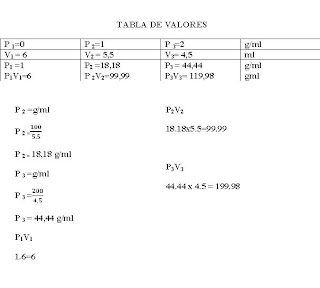

REGISTRO DE DATOS Y CÁLCULOS:



CUESTIONARIO Y CONCLUSIÓN.

Escriba la relación entre la presión y el columna de un gas
A temperatura constante y para una cierta cantidad de gas se verifica que el producto d la presión a que está sometida el gas, por el volumen que ocupa es de la presión a que está sometido el gas, por el volumen que ocupa es siempre constante. P.V=cte
¿Qué pasa cuando la temperatura es constante?El gas permanece en un solo estado y no se expande no se disminuye
¿Cuándo se presiona un cilindro a un gas que pasa?
Su volumen disminuye mientras que su temperatura es constante.

Conclusión.
¿Qué hemos logrado con esta práctica’
Hemos logrado determinar que el producto de la presión por su volumen es constante y que si la temperatura de cierta masa gaseosa se mantiene constante el volumen de dicho gas seria inversamente proporcional a la presión p ejercida sobre él.

PRÁCTICA Nº C 3.6 pag. 19

TEMA: COEFICIENTE DE PRESIÓN EN LAS TRANSFORMACIONES DE LOS GASES A VOLUMNE CONSTANTE

OBJETIVO

ESQUEMA Y REFERNCIAS

TEORÍA Y REALIZACIÓN

REGISTRO DE DATOS Y CÁLCULOS

CONCLUSIONES Y RECOMENDACIONES

PRÁCTICA Nº C 3.5 pag. 17 Coeficiente de dilatación cúbica de los gases a presión constante

TEMA: COEFICIENTE DE DILATACIÓN CÚBICA DE LOS GASES A PRESIÓN CONSTANTE
OBJETIVO
Domingo 27 de diciembre de 2009

EXAMEN  Omi

EQUIPO Y REFERENCIAS
TEORÍA Y REALIZACIÓN



REGISTRO DE DATOS Y CÁLCULOS
CONCLUSIONES Y RECOMENDACIONES

PRÁCTICA Nº C 3.4 pag.15

martes 12 de enero de 2010

ESPECIALIDAD FÍSICO MATEMÁTICO

INFORME DE LABORATORIO DE FÍSICA

PRÁCTICA No: 4

ASIGNATURA: Termología.

NOMBRE: Zabala Villarreal Carlos Rubén, Gabriel Enrique Hernendez Pisso

CURSO: 2^do de Bachillerato “Físico Matemático”

FECHA: 2010-01-09

GRUPO No: 1

TEMA: Coeficiente de dilatación cúbica de los líquidos

OBJETIVO:

Determinar que los gases es expandan o dilaten más que los líquidos.

ESQUEMA Y REFERENCIAS DE LOS DISPOSITIVOS

Pie en forma de T 2-varilla de soporte 3- 3 nueces 4- porta jeringas 5- varilla con pinza 6- plancha de filtro 7-vaso de precipitación 400 ml 8- matraz 9-tapon de goma 10- tubo de vidrio de45 cm 11-tubo de vidrio con ángulo recto 12- termómetro químico 13- tubo de goma 14-tubo transparenté 15-olla eléctrica 16- glicerina.



-Pie en forma de T
2- varilla de soporte
3- nuez
4- varilla con pinza,
5- plancha de fieltro
6-vaso de precipitados
7- matraz
8- tapón de goma(dos perforaciones
9- termómetro químico
10- tubo de vidrio de 45cm
11- olla eléctrica
12- tubo transparente
13- tubo de goma diámetro interno 6mm
14- lápiz graso
15-regla
16- glicerina
17.- probeta graduado, 50 ml

TEORÍA

Y REALIZACIÓN

Temperatura y dilatación de cuerpos.

Los cambios de temperatura afectan el tamaño de los cuerpos, pues la mayoría de ellos se dilata al calentarse y se contrae si se enfría. Los gases se dilatan mucho más que los líquidos y estos más que los sólidos.

TEORIA: En los gases y líquidos las partículas chocan unas contra otras en forma continua, pero si se calientan, chocarán violentamente rebotando a mayores distancias y provocarán la dilatación. En los sólidos las partículas vibran alrededor de posiciones fijas; sin embargo al calentarse aumentan su movimiento y se alejan de sus centros de vibración dando como resultado la dilatación. Por el contrario, al bajar la temperatura las partículas vibran menos y el sólido se contrae.

Dilatación cúbica.- Implica el aumento en las dimensiones de un cuerpo: ancho, largo y alto, lo que significa un incremento de volumen, por lo cual también se conoce como dilatación volumétrica.

Coeficiente de dilatación cúbica.- Es el incremento de volumen que experimenta un cuerpo de determinada sustancia, de volumen igual a la unidad, Al elevar su temperatura un grado Celsius. Este coeficiente se representa con la letra griega beta (β).

Por lo general, el coeficiente de dilatación cúbica se emplea para los líquidos. Sin embargo, si se conoce el coeficiente de dilatación lineal de un sólido, su coeficiente de dilatación cúbica será tres veces mayor: β = 3 α.

Por ejemplo: el coeficiente de dilatación lineal del hierro es 11.7 x 10 -6 ° C-1, por lo tanto su coeficiente de dilatación cúbica es 35.1 x 10-6° C-1. En el cuadro siguiente se dan algunos valores de coeficientes de dilatación cúbica para diferentes sustancias.

COEFICIENTES DE DILATACIÓN CÚBICA

Sustancia β (° C -1)

Hierro 35.1 x 10-6

Aluminio 67.2 x 10-6

Cobre 50.1 x 10-6

Acero 34.5 x 10-6

Vidrio 21.9 x 10-6

Mercurio 182 x 10-6

Glicerina 485 x 10-6

Alcohol etílico 746 x 10-6

Petróleo 895 x 10-6

Gases a 0° C 1/273

Al conocer el coeficiente de dilatación cúbica de una sustancia, se puede calcular el volumen que tendrá al variar su temperatura con la siguiente expresión:

Vf = Vo [1+ β (Tf-To)]

Donde Vf = volumen final determinado en metros cúbicos (m3).

Vo = volumen inicial expresado en metros cúbicos (m3).

β= coeficiente de dilatación cúbica determinado en ° C -1

Tf = Temperatura final determinado en grados Celsius.

To = Temperatura inicial determinado en grados Celsius.

1.- En el caso de sólidos huecos, la dilatación cúbica se calcula considerando al sólido como si estuviera lleno del mismo material, es decir como si fuera macizo.

2.- Para la dilatación cúbica de los líquidos debemos tomar en cuenta que cuando se ponen a calentar, también se calienta el recipiente que los contiene, el cual al dilatarse aumenta su capacidad. Por ello, el aumento real del volumen del líquido, será igual al incremento del volumen del líquido en el recipiente graduado

REALIZACIÓN:

1.- Llenamos el matraz totalmente con agua destilada y lo tapamos con un tapón por cuyos orificios hemos introducido previamente el tubo de vidrio y el termómetro (emplear glicerina).
2.- Cuidamos que no se quede ninguna burbuja del aire en el matraz, de que el extremo inferior del tubo no sobresalga del orificio del tapón y de que el bulbo del termómetro este en el centro de la zona esférica del matraz.
3.-A la temperatura ambiente la columna líquida debe sobresalir unos pocos cm por encima del tapón.
4.-Sujetamos el matraz con el termómetro y el tobo de vidrio como se indica en la figura, con la varilla de pinza, al soporte de forma que quede sumergido totalmente en el agua
5.-Añadimos al vaso de precipitados
6.- colocar este sobre la plancha de filtro.
7.-Tan pronto como se estabilice la temperatura t 1 del agua del matraz (temperatura ambiente), la anotamos y marcamos la altura de la columna líquida en el tubo de virio con un lápiz graso.
8.-Calentamos el agua hasta conseguir una temperatura estabilizada en el matraz de unos 800c.
9.-Desconectamos el calentador, anotamos la temperatura de t2 y volvemos a marcar la altura alcanzada por el líquido.
10.- Calculamos la variación de volumen para lo cual medimos el diámetro interno del tubo de vidrio con un calibre el volumen inicial V del agua contenida en el matraz, a la temperatura t1, lo medimos enfriando el agua a t1, y luego empleando una probeta.
11.-Definimos lo que vamos a hacer en el experimento
12.-Repetimos el procedimiento para poder sacar las demás medidas y ver lo que pasa con el experimento.

REGISTRO DE DATOS Y CÁLCULOS
TABLA DE VALORES
ALTURA(h)(1,2) TEMPERATURA (T)(1,2) DIÁMETRO INTERNO
1.5 37ºC 2.50
3.0 74ºC
TOTAL2.25 TOTAL 55.5ºC

β = ∆V/∆T . 1/V ∆T=T1+T2
β=11.04/55.5 . 1/11.04 ∆T=37ºC+77ºC/2
β=0.02 1/(°C) ∆T=55.50ºC

AO=2rπr∆h ∆h=(h1+h2)/2
AO= (2)(1.25)(3.1516)(2.25) ∆h=(1.5 + 3.0)/2
AO= 17.7 ∆h=2.25

VO=πr2∆h
VO= (3.1516)(1.25)2(2.25)
VO=11.04
CUESTIONARIO Y CONCLUSIONES
CUESTIONARIO:
¿Qué es la temperatura?
Es el grado de calor de los cuerpos, la temperatura es medida con los termómetros
¿Qué es la dilatación?
Es el aumento de volumen de cualquier cuerpo por medio d la elevación de la temperatura
¿Cómo se define y a qué es igual?
Es el incremento de volumen que experimenta un cuerpo de determinada sustancia, de volumen igual a la unidad, Al elevar su temperatura un grado Celsius a la menos uno (1/c°) o (c°-1)
¿Cómo afecta los cambios de la temperatura en los cuerpos?
Al aumentar la temperatura los cuerpos se dilatan en todas sus dimensiones y se contraen cuando se merma su temperatura es decir vuelven a su estado normal.


CONCLUSIÓN:
Como vimos en el experimento nos permite determinar que por medio de la elevación de la temperatura se dilatan todos los cuerpos, también nos permite comprender que tanto la temperatura y la dilatación están en combinación.
También nos permiten saber que el aumento real del volumen del líquido, será igual al incremento del volumen del líquido en el recipiente graduado

Publicado por GARO en 12:07

1- llenamos el matraz con la mitad de agua (1cm y añadir tinta) y lo tapamos con un tapón, en cuyo orificio hemos introducimos el tubo de vidrio (empleando glicerina) según el experimento C3.2.

2- metemos el tubo en el agua de el boso milimetrado.

3- conseguimos que la altura del líquido en la columna rebase unos centímetros por encima del tapón.

4- calentamos el agua indicada mente a 50 C.

5- marcamos la variación de altura de la columna liquida en el tubo de vidrio.

6- esta variación la campáramos con la que tuvimos en el experimento C3.2

Registro de datos y cálculos:

CUESTIONARIO Y CONCLUSIONES

CUESTIONARIO:

¿Qué es la temperatura?
Es el grado de calor de los cuerpos, la temperatura es medida con los termómetros
¿Qué es la dilatación?
Es el aumento de volumen de cualquier cuerpo por medio d la elevación de la temperatura
¿Cómo se define y a qué es igual?
Es el incremento de volumen que experimenta un cuerpo de determinada sustancia, de volumen igual a la unidad, Al elevar su temperatura un grado Celsius a la menos uno (1/c°) o (c°-1)

¿Cómo afecta el cambio de temperatura en los cuerpos?

Al aumentar la temperatura los cuerpos se dilatan en todas sus dimensiones y se contraen cuando se merma su temperatura es decir vuelven a su estado normal.

En los gases y líquidos las partículas chocan unas contra otras en forma continua, pero si se calientan, chocarán violentamente rebotando a mayores distancias y provocarán la dilatación.

¿Cómo se dilatan los gases?

Los gases no tienen volumen definido, por lo tanto, ocupan todo el espacio donde se encuentra contenido. La temperatura de un cuerpo es una magnitud proporcional a la energía media de la molécula que la constituye. La temperatura es independiente de la masa del cuerpo y solo depende de la velocidad de cada una de la masa de sus moléculas.

¿Quién influye también en la dilatación de los líquidos?

Dilatación cúbica.- Implica el aumento en las dimensiones de un cuerpo: ancho, largo y alto, lo que significa un incremento de volumen, por lo cual también se conoce como dilatación volumétrica.

CONCLUSIÓN:

Como vimos en el experimento nos permite determinar que por medio de la elevación de la temperatura se dilatan todos los cuerpos, también nos permite comprender que tanto la temperatura y la dilatación están en combinación.
También nos permiten saber que el aumento real del volumen del líquido, será igual al incremento del volumen del líquido en el recipiente graduado.

Publicado por GARO

En el experimento realizada vimos que al hervir el agua en la olla eléctrica se cambirtio en gas que fue empujado hacia el boso de de precipitación, provocando que se caliente la glicerina en el matraz.
